Ürün Açıklaması

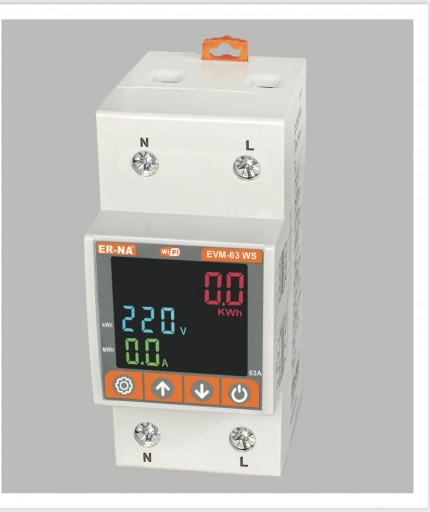

ER-NA EVM-63 WS, DIN raya monte edilen, tek fazlı hatlar için tasarlanmış Wi-Fi’li koruma ve ölçüm cihazıdır. Gerçek RMS ölçümle gerilim, akım, kaçak akım ve toplam enerji tüketimini (kWh) parlak ekranında gösterir. Sınır değerler aşıldığında çıkışı keser, değerler normale dönünce yeniden devreye alır. Dahili Wi-Fi sayesinde Mobil uygulamasından uzaktan izlenir, açılıp kapatılır ve ayarlanır.

Teknik özellikler

• Ölçüm: Tek faz, gerçek RMS (gerilim, akım, kaçak akım, enerji)
• Gerilim aralığı: 120–300 V (faz–nötr)
• Akım aralığı: 0,1–63 A
• Kaçak akım: 6–300 mA
• Frekans: 50/60 Hz
• Ekran: Parlak, çok satırlı gösterge (V, A, kWh, mA)
• Bağlantı: Dahili Wi-Fi (2,4 GHz) ve Bluetooth ile kurulum

Koruma işlevleri

• Yüksek gerilim, düşük gerilim, aşırı akım ve kaçak akım koruması
• Ayarlanabilir bekleme süreleri: Kısa sıçrama ve motor kalkış akımında gereksiz kesme yapmaz
• Geri dönüş payı (histerezis): Sınırda sürekli aç-kapa yapmayı önler
• Kendiliğinden yeniden açma: Akım, gerilim ve kaçak sonrası bekleme süreleri ayarlanabilir
• Deneme sayısı sınırı: Arıza sürerse cihaz kilitlenir, güç tuşu veya uygulamadan açılır
• Açılış gecikmesi: Klima, buzdolabı ve kompresör gibi yükleri enerji gelişindeki sıçramalara karşı korur
• Enerji gelince başlama modu: Açık, kapalı veya son durum
• Enerji limiti: Belirlenen kWh’ye ulaşınca çıkışı keser
• Enerji sayacını silme ve fabrika ayarlarına dönme

Wi-Fi ve Mobil Uygulama

• Telefondan çıkışı açıp kapatma; gerilim, akım, güç, toplam enerji ve kaçak akımı anlık izleme
• Koruma ayarlarını (aşırı akım, yüksek/düşük gerilim, kaçak akım, bekleme ve yeniden açma süreleri) uygulamadan değiştirme
• İnternet yokken Bluetooth ile doğrudan cihaza komut gönderme
• Cihazda saklanan en fazla 10 otomasyon kuralı:
  • Belirli saatte aç/kapat (haftalık zamanlama)
  • Periyodik döngü (örneğin 30 dk açık, 15 dk kapalı)
  • Zamanlı periyodik döngü
  • Gün doğumu / gün batımına göre çalışma (dakika kaydırmalı)
  • Rastgele pencere (varlık simülasyonu için)
• Enerji tüketim grafikleri: Saatlik, günlük ve aylık (günlük min/ort/maks gerilim bilgisiyle)
• Cihaz hataları (düşük/aşırı gerilim, aşırı akım, kaçak akım) ve olay kayıtları (çıkışı kullanıcı, zamanlayıcı veya koruma mı değiştirdi)
• Cihazı başka bir mobil uygulama hesabıyla paylaşma, ayarları aynı model cihazlara kopyalama
• Cihaz raporunu PDF olarak paylaşma, ön ödeme (kWh dolunca kesme)
• Android ve iOS desteği

Kullanım alanları
Ev ve bina panoları, tek fazlı motorlar, sulama ve tarım pompaları, asansör ve yürüyen merdiven kumanda hatları, araç şarjı, mağaza ve ofis aydınlatma ile ısıtma-soğutma hatları.

Montaj

• Standart DIN raya takılır, yan cihazla en az 5 mm boşluk bırakılır
• 63 A tam yük için en az 16 mm² bakır kablo kullanılmalıdır
• Vida sıkma torku 2,5–3 Nm
• Giriş şebekeye (IN/Line), çıkış yüke (OUT/Load) bağlanır
• Montaj yalnızca yetkili elektrikçi tarafından yapılmalıdır

Önemli uyarı: Cihazdaki kaçak akım algılama elektroniktir. Ana panoda ayrıca standartlara uygun mekanik kaçak akım rölesi kullanılması zorunludur.

Garanti: Fatura tarihinden itibaren 2 yıl.
